老手藝青銅器鑄造法，通過透光才看到銘文
日期：2019-05-28 / 人氣：
青銅器是中國古代文明的標(biāo)志，更是青銅時(shí)代的典型代表器物。在等級森嚴(yán)的禮制社會，無論是作為宴請賓客、祭神享祖的禮器，還是作為陪葬的明器無一不彰顯著主人的身份地位。
可能大多數(shù)人都以為，青銅器即是青藍(lán)色的。其實(shí)青銅器在剛被鑄造出來，還未經(jīng)過時(shí)間的氧化而變成藍(lán)綠色之前是金色的，散發(fā)著金屬的光芒，所以在當(dāng)時(shí)青銅器被稱作“吉金”。它的種類繁多，裝飾紋樣復(fù)雜多變也極具時(shí)代特色，其鑄造工藝、裝飾技藝都向世人展現(xiàn)了當(dāng)時(shí)匠人們高超的技藝。接下來簡單介紹一下青銅器的鑄造技藝。同時(shí)我們可以從鑄造手藝這個(gè)維度，重新認(rèn)識青銅器。
一、范鑄法（也稱塊范法）

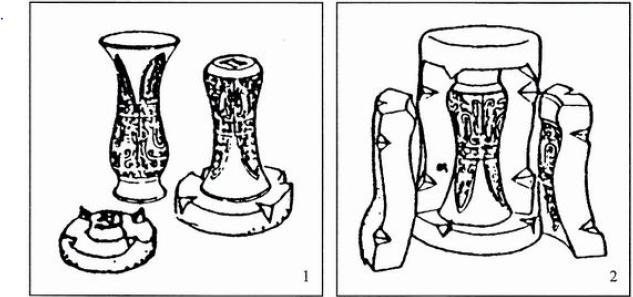

（1）用一種特制的泥，先做成待燒制的鑄青銅器的實(shí)心泥模。
（2）在泥模上分塊翻制外范。
圖1

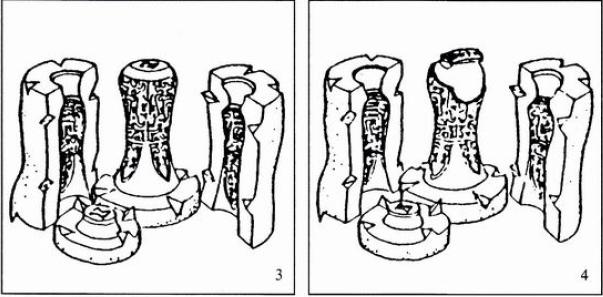

（3）修整外范后，需要刻制精細(xì)的紋飾，再把小塊外范拼接成大塊。
（4）然后，在青銅器底部制作銘文范
圖2

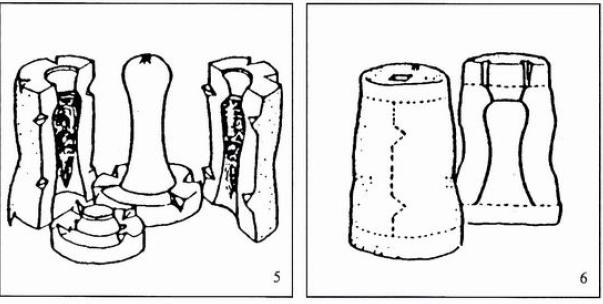

（5）再在泥模上刮去一層厚度，形成一定的空隙，這層空隙即是鑄青銅器的厚度。
（6）制作澆口和冒口后的剖視泥范。
圖3

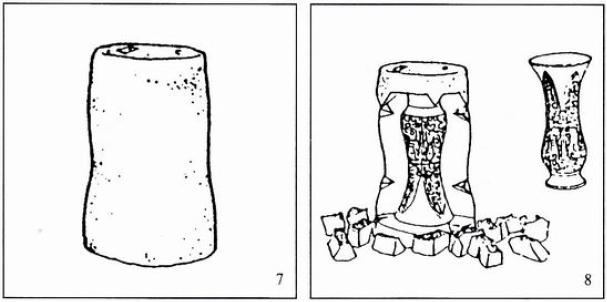

（7）燒制的過程需要600度的高溫，燒成陶質(zhì)狀，然后對合成整體范，預(yù)熱并灌注銅液。
（8）后一步是從范中取出青銅器，取前還需打碎整范。
每一步不僅是體力活，更是技術(shù)活，環(huán)環(huán)相扣，是老祖宗智慧結(jié)晶的體現(xiàn)。
圖4
二、失蠟法
鑄造青銅器的第二種方法是失蠟法。

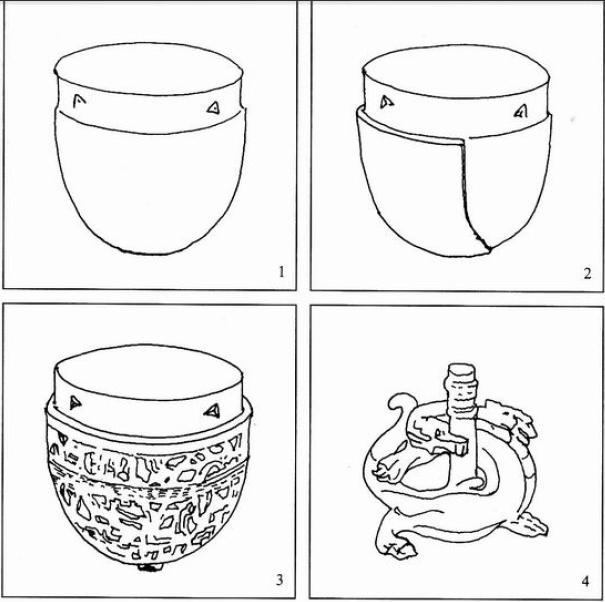

（1）用泥制范料先塑造出青銅器內(nèi)范，并陰干
（2）在內(nèi)范上貼上蠟片
（3）然后，在蠟片部分刻花、雕空
圖5
（4）另用蠟料塑出蟠龍和口銜的蠟柱（見上圖）

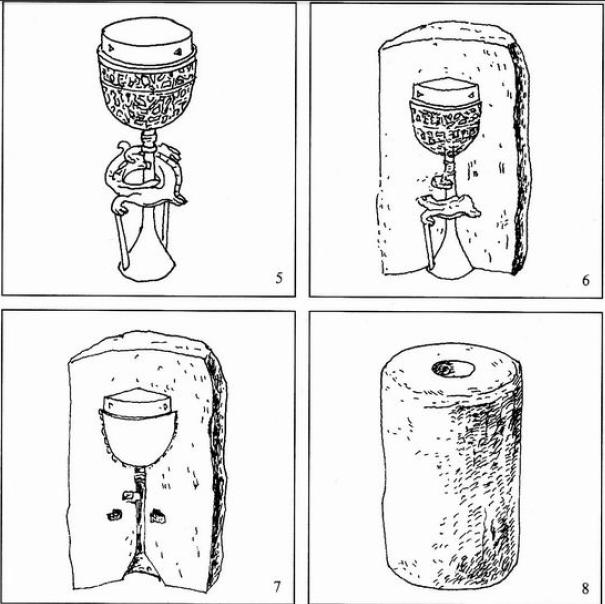

（5）再塑制蠟質(zhì)澆口和排氣通道，并焊接成為整組的蠟?zāi)！?/div>
圖6
圖7
圖8
圖9
圖10
圖11
（6）除此之外，將范料稀釋成泥漿，反復(fù)涂于蠟?zāi)Ｖ猓纬赡艹惺軡茶T銅液所需厚度。陰干后，取較干的范料包覆于泥漿層外，再陰干成整體的泥范。
圖6
（7）澆口杯朝下，烘焙范料，蠟料熔化流出，烘焙至攝氏600至850度成陶范。
（8）澆注銅液前將陶范預(yù)熱至燒結(jié)的溫度。

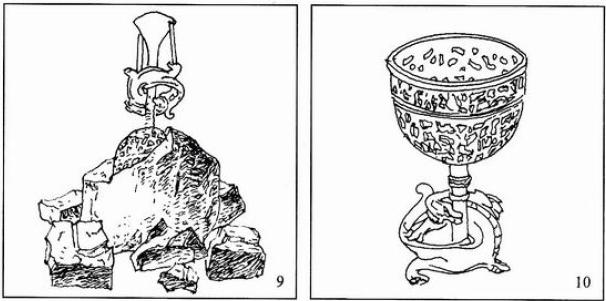

（9）青銅凝固冷卻后，脫除內(nèi)、外范、割除澆口。
圖7
（10）鑄成形狀復(fù)雜的完整青銅器，加以適當(dāng)拋光。

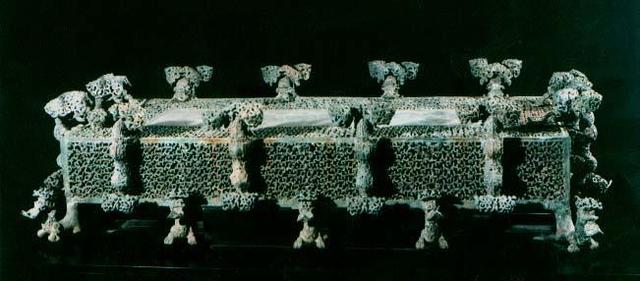

迄今為止，中國出土的早使用失蠟法鑄造的青銅器，是1979年出土于河南淅川縣楚國令尹子庚墓的云紋銅禁（圖8），而在云紋銅禁被發(fā)現(xiàn)前，曾侯乙墓出土的尊盤（圖9）一直被認(rèn)為是早使用失蠟法鑄造的青銅器。
圖8
圖9
三、銅鏡
這種銅鏡的特殊性在于，當(dāng)有平行光照射在不透明的鏡面時(shí)，鏡面的反射投像，便能影現(xiàn)出鏡背的紋飾和銘文。這種鏡子也叫透光鏡（圖10-11），出現(xiàn)在西漢時(shí)期，正面呈微凸形狀。透視現(xiàn)象的出現(xiàn)，是由于在鑄造時(shí)的冷卻反應(yīng)與鏡面研磨加工過程中，所產(chǎn)生的鑄造應(yīng)力與彈性應(yīng)變所產(chǎn)生的效果，終能使鏡面發(fā)生光程放大作用，產(chǎn)生出神奇的鏡背圖案的透光效果。
圖10
圖11
編輯：admin
